AVS AVSS汽車用薄壁線


產品型號: AVS AVSS汽車用薄壁線


汽車用薄壁型電線
Thin-Wall Wire for Automobile
標準 Standard: JASD D 611--94

印字 MARKING：


型號 Style

截面積 Cross-Sectional Area

表面標志 Printing Mark

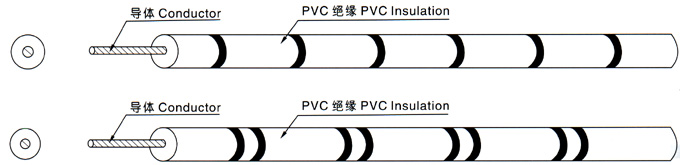

AVS 0.5、1.25、0.5f、1.25f

藍色或棕色單環

Blue or brown single-loops
0.3、0.85、0.3f、0.75f

藍色或棕色雙環

Blue or brown dual-loops
2、3、5、2f AVS-2(3、5、2f)XDXLGS
AVSS 0.5、1.25、0.5f、1.25f 銀灰色單環Ash-blond single-loops
0.3、0.85、0.3f、0.75f 銀灰色單環Ash-blond dual-loops
2、2f AVSS-2(2f)XDXLGS

  注：“f"--軟結構    Note:"f"--flexible configuration

產品說明 ● 額定電壓：無規定， 額定溫度：105℃ ● 導體使用絞線裸銅絲 ● 汽車專用PVC絕緣 ● 可通過JASO D 611-94耐燃試驗 ● 使用標準厚度、易剝、易裁 ● 具有抗酸堿、耐熱、耐寒、耐磨、耐油、環保等特性

PRODUCT DESCRIPTION ● Rated voltage: not specified，Rated temperature:105℃ ● Stranded, bare copper conductor ● Sole PVC insulation for automobile ● Passes JASO D 611-94 flame test ● Uniform insulation thickness of wire to ensure easy stripping and cutting ● Resistant to acid, alkali, heat, cold, abrasions and oil，conforming RoHS

應用 適用于車輛高溫區電器及儀表線路用連線

APPLICATION For internal wiring of vehicles meters circuits and electrical equipment in high temperature condition

 AVS、AVSS

型號 Style

導體

Conductor

絕緣

Insulation

 成品外徑 Droduct Dia.

20℃最大異體電阻 Max Resistance at 20℃

 70℃最小絕緣電阻Max Insulation Resis- tance at 70℃

耐電壓

Dielectric Strength AC 30 min

 標準長度Standard Length　

標稱截面

Nom. Area

 線數/線徑 直徑 Dia

標稱厚度 Nom. Thick

最小厚度 Min. Thick

標稱外徑 Nom.

 Dia.

 最大外徑 Max. Dia
mm2 No./mm mm mm mm mm mm Ω/Km Ω.cm V (M)
AVS 0.3 7/0.26 0.8 0.5 0.32 1.8 1.9 50.2 109 1000 500
0.5 7/0.32 1.0 0.5 0.32 2.0 2.1 32.7
0.85 16/0.26 1.2 0.5 0.32 2.2 2.3 22.0
11/0.32 1.2 0.5 0.32 2.2 2.3 20.8
1.25 16/0.32 1.5 0.5 0.32 2.5 2.6 14.3
2.0 26/0.32 1.9 0.5 0.32 2.9 3.1 8.81 300
3.0 41/0.32 2.4 0.6 0.40 3.6 3.8 5.59 200
5.0 65/0.32 3.0 0.7 0.48 4.4 4.6 3.52
0.3f 15/0.18 0.8 0.5 0.32 1.8 1.9 48.9 500
0.5f 20/0.18 1.0 0.5 0.32 2.0 2.1 36.7
0.75f 30/0.18 1.2 0.5 0.32 2.2 2.3 24.4
1.25f 50/0.18 1.5 0.5 0.32 2.5 2.6 14.7
2.0f 37/0.26 1.9 0.5 0.32 2.9 3.1 9.50 300
AVSS 0.3 7/0.26 0.8 0.3 0.24 1.4 1.5 50.2 109 1000 500
0.5 7/0.32 1.0 0.3 0.24 1.6 1.7 32.7
0.85 19/0.24 1.2 0.3 0.24 1.8 1.9 21.7
7/0.40 1.1 0.3 0.24 1.8 1.9 20.8
1.25 19/0.29 1.5 0.3 0.24 2.1 2.2 14.9
2.0 19/0.37 1.9 0.4 0.32 2.7 2.8 9.00 300
0.3f 19/0.16 0.8 0.3 0.24 1.4 1.5 48.8 500
0.5f 19/0.19 1.0 03 0.24 1.6 1.7 34.6
0.75f 19/0.23 1.2 0.3 0.24 1.8 1.9 23.6
1.25f 37/0.21 1.5 0.3 0.24 2.1 2.2 14.6
2.0f 37/0.26 1.8 0.4 0.32 2.6 2.7 9.50 300
