3122硅橡膠絕緣電線

產品型號：  3122硅橡膠絕緣電線
詳細說明：


 AWM 3122

  硅橡膠絕緣電線

 Silicone Rubber Insulated Wire

  標準 Standard: UL 758, 1581

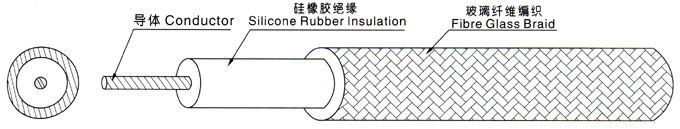

■ 構造 CONSTITUTION：
 ■ 產品說明

 ●

額定電壓：300V， 額定溫度：200℃


 ●

導體使用單根或絞線26-16AWG鍍錫絲


 ●

硅橡膠絕緣


 ●

可通過UL VW-1垂直耐燃試驗

 　
 ● 玻璃纖維編織 　
 ● 具有耐熱、耐寒等特性 　

　

　
 PRODUCT DESCRIPTION

 ●

Rated voltage: 300V，Rated temperature:125℃


 ●

Tinned or bare, stranded or solid copper conductor, 26-16AWG


 ●

Silicone rubber insulation



●

 Passes UL VW-1 vertical flame test  　
 ● Fibre glass braid 　
 ● Resistant to heat and cold
 ■ 應用


使用于高溫區電器設備內部連線
　
 APPLICATION


Internal wiring of electrical equipment in high temperature condition



 UL 3122 200℃ 300V

　

導體類型

Conductor Type

導體

Conductor

絕緣

Insulation

最大異體電阻 Max Resistance at 20℃

耐電壓

Dielectric Strength AC 1 min

 標準長度Standard Length　

線規

Spec

 線數/線徑 直徑 Dia

最小厚度 Min.

 Thick.

最大外徑 Max.

 Dia.
AWG No./mm mm mm mm Ω/Km V M

絞合導體

Stranded Conductor

 26 7/0.16 0.48 0.79 1.30 139.73 1500 2000(610)
24 11/0.16 0.61 0.79 1.43 93.3
22 17/0.16 0.76 0.79 1.58 55.0
20 26/0.16 0.94 0.79 1.76 34.6
18 41/0.16 1.18 0.79 2.00 21.8
16 26/0.254 1.49 0.79 2.31 13.7
