BVVB

產品型號:  BVVB聚氯乙烯絕緣護套電纜
詳細說明：
BVVB
聚氯乙烯絕緣護套電纜
PVC Insulated and Jacketed Cable
標準 Standard: JB 8734.2--98
注冊號 Registration No:E466663

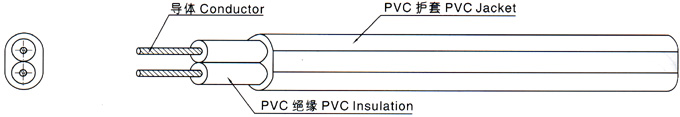

■ 構造 CONSTITUTION：

■ 印字 MARKING
CCC SHANGHAI GIFIVLTD BVVB No×(  )mm2 300/500V
■ 產品說明
額定電壓：300/500V， 額定溫度：70℃
導體使用單根0.75-2.5mm2裸銅絲
PVC絕緣
PVC護套
可通過GB 18380.1垂直耐燃試驗
● 使用標準厚度、易剝、易裁
● 具有抗酸堿、耐油、防潮、防霉、環特性
■ 應用
適用于固定布線用電源線

　
　
PRODUCT DESCRIPTION
Rated voltage: 300/500V，Rated temperature:70℃
Stranded, bare copper conductor, 0.75-2.5mm2
PVC insulation
PVC jacket　
● Passes GB 18380.1 vertical flame test  　
● Uniform insulation thickness of wire to ensure easy stripping and cutting
● Resistant to acid,alkail,oil,moisture and fungi,conform RoHS

APPLICATION
Power supply wires for fixed wiring

BVVB 70℃ 300/500V


導體

Conductor

 芯數Cores

絕緣

Insulation

 護套 Jacket

20℃ 最大導體電阻 Max Resis- tance at 20℃

 20℃ 最小絕緣電阻 Max Insulation Resis- tance at 20℃

耐電壓

Dielec- tric Strength AC 5 min

 標準長度Standard Length　

標稱截面

Nom. Area

 線數/線徑 直徑 Dia

標稱厚度 Nom. Thick

標稱外徑 Nom.

 Dia.

標稱厚度 Nom.

 Thick.

標稱外徑 Nom.

 Dia.

 最大外徑 Max. Dia
mm2 No./mm mm No. mm mm mm mm mm Ω/Km MΩ.Km V (M)
0.75 1/0.97 0.97 2 0.6 2.17 0.9 4.0×6.2 4.6×7.1 24.5 0.012 2000 100
3 4.0×8.4 4.6×9.6
1.0 1/1.13 1.13 2 0.6 2.33 0.9 4.2×6.5 4.8×7.4 18.1 0.011
3 4.2×8.8 4.8×10.1
1.5 1/1.38 1.38 2 0.7 2.78 0.9 4.6×7.4 5.3×8.5 12.1 0.011
3 4.6×10.2 5.3×11.7
2.5 1/1.78 1.78 2 0.8 3.38 0.9 5.2×8.6 6.2×10.1 7.41 0.010
3 5.2×12.0 6.2×14.0
